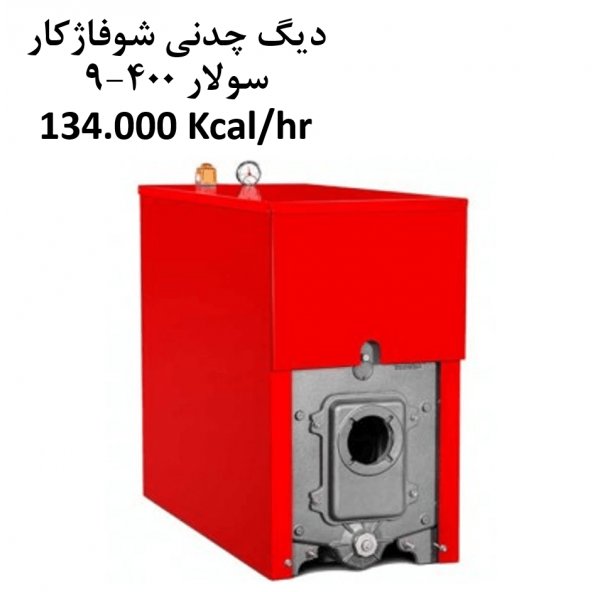

دیگ چدنی شوفاژکار سولار 400 مدل 9 پره
دیگ چدنی شوفاژکار سولار 400 مدل 9 پره ساخت ایران و کمپانی شوفاژکار بوده و جهت تامین آب سیستم گرمایشی منازل بکار می‌رود. این دیگ‌ها با سیستم‌های مدیریت انرژی ساختمان‌ها (BMS) سازگار بوده و همچنین به سادگی با سیستم‌های خورشیدی کوپل می‌شوند. شرکت صنعتی شوفاژکار با قدمتی بیش از 50 سال در عرصه تاسیسات، تولید کننده سیستم‌های حرارت مرکزی، دیگ‌های چدنی، پکیج‌های زمینی و دیواری با راندمان و کیفیت بالا می‌باشد. بویلرهای چدنی شوفاژکار سری سولار 400 علاوه بر راندمان بالا، دارای ابعاد کوچک بوده و همواره مورد توجه طراحان موتورخانه قرار گرفته است. دیگ چدنی سولار 400 از ظرفیت 91.000 تا 221.000 کیلوکالری بر ساعت تولید می‌شود.
دیگ سولار 400 شوفاژکار دارای استانداردهای اجباری 4472 و 4473، گواهی نامه استاندارد CE اروپا و همچنین گواهی نامه مدیریت کیفیت ISO 9001:2015 از کمپانی SGS سوئیس می‌باشد.
مشخصات دیگ چدنی شوفاژکار سولار 400 مدل 9 پره
- دیگ چدنی شوفاژکار سولار 400 مدل 9 پره انتخابی مطمئن برای تولید آب گرم می‌باشد. آب گرم گرمایشی را بطور مستقیم و آب گرم بهداشتی را بواسطه منبع کوئل‌دار یا دوجداره می‌توان با دیگ فوق تامین نمود.
- دیگ چدنی شوفاژکار سولار 400 با 9 پره قابلیت تحمل دما تا 105 درجه سانتی گراد را دارد.
- جنس دیگ سولار 400 از آلیاژ چدن آتش خوار است. این آلیاژ علاوه بر داشتن انتقال حرارت مناسب، مقاومت بسیار بالایی در مقابل اکسید شدن و عوامل شیمیایی تاثیرگذار بر سطح دارد. آلیاژ چدن همچنین در مقابل عوامل محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است.
- از منظر مقاومت بدنه و فشار کاری باید توجه کرد که ضخامت بدنه پره حدودا 6 میلی‌متر بوده و قسمت‌های قرار گرفته در سمت احتراق با فین‌های برجسته، به تعداد زیاد پوشانده شده است. این دیگ‌ها می‌تواند فشار کاری 4 اتمسفر معادل 13 طبقه (40 متر) را تحمل کند.
- حمل و نقل دیگ سولار 400 9 پره به دلیل تک پره‌ای بودن آن، به سادگی توسط دو نفر صورت میگیرد. این دیگ را می‌توان در مرحله اتمام عملیات ساختمانی نصب کرد و مانع از آسیب دیدن دیگ در حین عملیات ساخت، شد.
نکات طراحی دیگ چدنی شوفاژکار سولار 400 مدل 9 پره
- دیگ چدنی شوفاژکار سولار 400 مدل 9 پره راه حل مناسبی جهت گرمایش فضاها و آب گرم مصرفی در ساختمان‌ها ارائه می‌دهد. دیگ سولار 400 در دو مدل آب بندی بوشی و اورینگی عرضه می‌شود.
- برای رسیدن به ظرفیت‌های حرارتی بالاتر می‌توان دو یا چند دستگاه از دیگ‌های سولار 400 را کوپل (هم بندی) نمود. به این طریق و با مرحله‌ای نمودن این دیگ‌ها در فصول مختلف می‌توان مصارف سوخت را بهینه کرد.
- دیگ چدنی شوفاژکار سولار 400 مدل 9 پره به گونه ایست که جهت حداکثر انتقال حرارت در روند احتراق، گذر شعله و دود در 3 پاس واقعی می‌باشد.
- پره عقب دیگ سولار 400 از نوع WET-BACK بوده و خنک کاری با آب گردشی صورت میگیرد.
- دیگ سولار 400 دارای گردش آب برابر در کلیه پره‌ها می‌باشد و این مساله از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ جلوگیری می‌کند.
- امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره‌ها جهت دودبندی دیگ وجود دارد.
- افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه با وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس‌ها امکان پذیر شده است.
- قطر و عمق محفظه احتراق در مقایسه با دیگ های یکپارچه مناسب می‌باشد.
- روپوش دیگ با ایزولاسیون کامل در نظر گرفته شده و به همین دلیل اتلافات حرارتی از بدنه دیگ در کمترین میزان خود می‌باشد.
نحوه عملکرد دیگ و محل نصب
دیگ‌های سولار 400 شوفاژکار فضای کمی در موتورخانه اشغال می‌کند و می‌توان این دیگ را با کلکتور خورشیدی کوپل نمود.
شماتیک زیر نحوه نصب دیگ چدنی شوفاژکار سولار 400 مدل 9 پره در موتورخانه را بصورت ساده نشان می‌دهد.
نحوه محاسبه ظرفیت دیگ چدنی مناسب
در صورت نیاز به راهنمایی و مشاوره خرید مطمئن دیگ چدنی شوفاژکار سولار 400 مدل 9 پره میتوانید با کارشناسان ما تماس حاصل فرمایید.
برای محاسبه تقریبی قدرت دیگ می‌توان از فرمول زیر استفاده نمود:
متراژ ساختمان * 1.2 * 120 = A
1.2 = ضریب جداره‌های ساختمان که با توجه به ساخت و ساز در ایران این عدد مناسب می‌باشد.
120 = ضریب منطقه که بین 110 تا 150 می‌باشد و براساس سردسیر یا گرمسیر بودن شهر انتخاب می‌شود. (عدد 120 برای آب و هوای تهران مناسب می‌باشد.)
A = ظرفیت حرارتی لازم برای گرمایش محیط (کیلوکالری بر ساعت)
40 * حجم منبع آبگرم مصرفی = B
B = ظرفیت حرارتی لازم برای منبع آبگرم مصرفی (کوئل دار یا دو جداره) (کیلوکالری بر ساعت)
حالا ظرفیت حرارتی لازم برای گرمایش محیط را با ظرفیت حرارتی منبع آبگرم مصرفی جمع می‌کنیم و برای اطمینان 10 درصد به آن اضافه می‌کنیم. طبق فرمول زیر:
(A+B+((A+B)*10% = ظرفیت حرارتی دیگ بر اساس کیلوکالری بر ساعت
برای درک بهتر فرمول‌های بالا مثال زیر را با هم بررسی می‌کنیم:
فرض کنیم می‌خواهیم برای ساختمانی با 600 متر زیربنا و منبع کوئل دار 300 لیتری، دیگ چدنی مناسب را انتخاب کنیم. ابتدا متراژ را در 1.2 و 120 ضرب می‌کنیم:
A= 600 * 1.2 * 120 = 86.400 (kcal/hr)
سپس با ضرب حجم منبع کوئل دار در 40، مقدار B را بدست می‌آوریم:
B = 300 * 40 = 12.000 (kcal/hr)
A+B = 86.400 + 12.000 = 98.400 (kcal/hr)
10 درصد به عدد فوق اضافه می‌کنیم و به مجموع 108.240 کیلوکالری بر ساعت می‌رسیم. حالا از جدول پایین باید مدل مناسب این ظرفیت را انتخاب کنیم که سولار 400-8 پره با ظرفیت 113.000 کیلوکالری بر ساعت برای این ساختمان مناسب می‌باشد.
جدول دیگ‌های چدنی شوفاژکار سری سولار 400
جهت مشاهده اطلاعات تکمیلی دیگ چدنی شوفاژکار سولار 400 مدل 9 پره و همچنین مقایسه با سایر مدل‌های بویلر چدنی سولار 400 شوفاژکار می‌توان از جدول زیر بهره برد.
| دیگ چدنی شوفاژکار مدل سولار 400 | ||||||||
| مدل دیگ | واحد | Solar400-7 | Solar400-8 | Solar400-9 | Solar400-10 | Solar400-11 | Solar400-12 | Solar400-13 |
| تعداد پره ها | Pcs | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| ظرفیت حرارتی | KW | 105.8 | 131.4 | 155.8 | 181.4 | 205.8 | 231.4 | 257 |
| ظرفیت حرارتی | kcal/hr | 91.000 | 113.000 | 134.000 | 156.000 | 177.000 | 199.000 | 221.000 |
| ظرفیت حرارتی | Btu/hr | 361.000 | 448.000 | 532.000 | 619.000 | 702.000 | 790.000 | 877.000 |
| حجم آب گیری دیگ | lit | 113 | 127 | 141 | 155 | 169 | 183 | 197 |
| قطر دهانه دودکش دیگ | mm | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| حجم محفظه احتراق | m3 | 0.15 | 0.175 | 0.2 | 0.225 | 0.25 | 0.275 | 0.3 |
| سایز اتصالات ورودی و خروج دیگ | DN(“) | 21/2 | 21/2 | 21/2 | 21/2 | 3 | 3 | 3 |
| قطر دهانه مشعل گیر | mm | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| طول دیگ | mm | 1015 | 1135 | 1255 | 1375 | 1495 | 1615 | 1735 |
| عرض و ارتفاع دیگ | mm | 630*1056 | 630*1056 | 630*1056 | 630*1056 | 630*1056 | 630*1056 | 630*1056 |
| وزن خالص دیگ | kg | 515 | 578 | 641 | 704 | 767 | 830 | 893 |
| حداکثر دمای کاری مجاز | C | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| حداکثر فشار کاری مجاز | bar | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| نوع سوخت گازی | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | |
| نوع سوخت مایع | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | |
گارانتی و نگهداری دیگ شوفاژکار
- کارکرد این دیگ به مدت 10 سال گارانتی می‌شود و این ضمانت در صورت نصب صحیح توسط تکنسین‌های مجاز شرکت، بی قید و شرط می‌باشد.
- توصیه می‌شود بازدید سالانه دیگ چدنی شوفاژکار سولار 400 مدل 9 پره به جهت زدودن ضایعات احتراق از ناحیه کانال های دود صورت بگیرد. رسوبات موجود در بدنه کانال آب که در اثر تبخیر در منابع انبساط باز دو لوله ایجاد می‌شوند، عایقی در روند انتقال حرارت بوجود آورده و مصارف سوخت را از حالت متعارف خارج می‌کند.
- قطعات بویلر به گونه ای طراحی گردیده است که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانال های آب قرار گرفته و این مهم در کمترین وقت و با ضریب اطمینان مناسب از پاک شدن صحیح، مورد پاک سازی انجام میگیرد.
