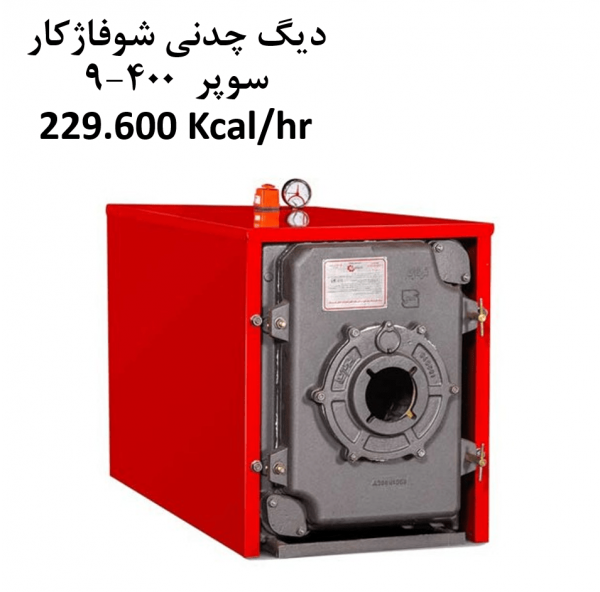

دیگ چدنی شوفاژکار 400 سوپر 9 پره
دیگ چدنی شوفاژکار 400 سوپر 9 پره ساخت ایران و کمپانی شوفاژکار بوده و جهت تامین آب سیستم گرمایشی منازل بکار می‌رود. شرکت صنعتی شوفاژکار با قدمتی بیش از 50 سال در عرصه تاسیسات، تولید کننده سیستم‌های حرارت مرکزی، دیگ‌های چدنی، پکیج‌های زمینی و دیواری با راندمان و کیفیت بالا می‌باشد. بویلرهای چدنی شوفاژکار سری سوپر 400 علاوه بر راندمان بالا، دارای ابعاد کوچک بوده و همواره مورد توجه طراحان موتورخانه قرار گرفته است. دیگ چدنی سوپر 400 از ظرفیت 120.000 تا 372.000 کیلوکالری بر ساعت تولید می‌شود.
دیگ سوپر 400 شوفاژکار دارای استانداردهای اجباری 4472 و 4473، گواهی نامه استاندارد CE اروپا و همچنین گواهی نامه مدیریت کیفیت ISO 9001:2015 از کمپانی SGS سوئیس می‌باشد.
مشخصات دیگ چدنی شوفاژکار 400 سوپر 9 پره
- دیگ چدنی شوفاژکار 400 سوپر 9 پره انتخابی مطمئن برای تولید آب گرم می‌باشد. آب گرم گرمایشی را بطور مستقیم و آب گرم بهداشتی را بواسطه منبع کوئل‌دار یا دوجداره می‌توان با دیگ فوق تامین نمود. بویلرهای چدنی سوپر 400 با تمامی سیستم‌های مدیریت انرژی (bms) در ساختمان سازگار بوده و علاوه بر این می‌توانند در سیستم حرارتی به همراه پنل خورشیدی و دیگ سوخت جامد نیز قرار بگیرد.
- دیگ چدنی شوفاژکار 400 سوپر 9 پره قابلیت تحمل فشار تا 4 بار را دارد و همچنین دما تا 105 درجه سانتی گراد را تحمل میکند.
- جنس دیگ سوپر 400 از آلیاژ چدن آتش خوار است. این آلیاژ علاوه بر داشتن انتقال حرارت مناسب، مقاومت بسیار بالایی در مقابل اکسید شدن و عوامل شیمیایی تاثیرگذار بر سطح دارد. آلیاژ چدن همچنین در مقابل عوامل محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است.
- از منظر مقاومت بدنه و فشار کاری باید توجه کرد که این دیگ‌ها به دلیل ضخامت بدنه 6 میلی‌متری می‌تواند فشار کاری 4 بار معادل 13 طبقه (40 متر) را تحمل کند. همچنین دیگ سوپر 400 در تست تخریب تا 40 بار فشار را تحمل میکند.
- حمل و نقل دیگ سوپر 400 9 پره به دلیل تک پره‌ای بودن آن، به سادگی توسط یک نفر صورت میگیرد. این دیگ را می‌توان در مرحله اتمام عملیات ساختمانی نصب کرد و مانع از آسیب دیدن دیگ در حین عملیات ساخت، شد.
نکات طراحی دیگ چدنی شوفاژکار 400 سوپر 9 پره
- دیگ چدنی شوفاژکار 400 سوپر 9 پره به گونه ایست که جهت حداکثر انتقال حرارت در روند احتراق، گذر شعله و دود در 3 پاس واقعی می‌باشد.
- پره عقب دیگ سوپر 400 از نوع WET-BACK بوده و خنک کاری با آب گردشی صورت میگیرد.
- لوله آب پخش کن دیگ سوپر 400 9 پره، پلی آمیدی بوده و توزیع آب در آن به صورت یکنواخت بوده که اختلاف دما در نقاط مختلف دیگ جلوگیری میکند.
- به منظور اطمینان کامل از دودبندی دیگ، محل‌های قرارگیری نخ نسوز و دودبندها در لبه پره تعبیه شده است.
- سطح حرارتی موثر در دیگ سوپر 400 با فین‌های برجسته در سطوح داخلی کوره و پاس‌های دود افزایش یافته و این مساله یکی از تفاوت‌های سطوح حرارتی دیگ سوپر 400 نسبت به دیگ‌های یکپارچه می‌باشد.
- در بویلر چدنی سوپر 400، سطوح داخلی کانال‌های آب مضرس شده و در نتیجه سطح انتقال حرارتی سمت آب افزایش یافته است.
- روپوش دیگ با ایزولاسیون کامل در نظر گرفته شده و به همین دلیل اتلافات حرارتی از بدنه دیگ در کمترین میزان خود می‌باشد.
نحوه عملکرد دیگ و محل نصب
دیگ چدنی شوفاژکار 400 سوپر 9 پره را می‌توان برای مصارف زیر استفاده نمود:
1- استفاده در موتورخانه‌های حرارت مرکزی جهت تولید گرمایش محیط
2- استفاده در موتورخانه‌های حرارت مرکزی جهت تولید آب گرم بهداشتی از طریق منابع کوئل‌دار، دوجداره و مبدل‌ها
3- تغذیه ژنراتور جذبی تک اثره
توجه بفرمایید جهت بهینه سازی مصرف انرژی در فضاهای بزرگ و به منظور استراتژی مرحله‌ای در تولید آب گرم، می‌توان از چند دیگ سوپر 400 بصورت موازی در موتورخانه استفاده نمود.
شماتیک زیر نحوه نصب دیگ چدنی شوفاژکار 400 سوپر 9 پره در موتورخانه را بصورت ساده نشان می‌دهد.
نحوه محاسبه ظرفیت دیگ چدنی مناسب
در صورت نیاز به راهنمایی و مشاوره خرید مطمئن دیگ چدنی شوفاژکار 400 سوپر 9 پره میتوانید با کارشناسان ما تماس حاصل فرمایید.
برای محاسبه تقریبی قدرت دیگ می‌توان از فرمول زیر استفاده نمود:
متراژ ساختمان * 1.2 * 120 = A
1.2 = ضریب جداره‌های ساختمان که با توجه به ساخت و ساز در ایران این عدد مناسب می‌باشد.
120 = ضریب منطقه که بین 110 تا 150 می‌باشد و براساس سردسیر یا گرمسیر بودن شهر انتخاب می‌شود. (عدد 120 برای آب و هوای تهران مناسب می‌باشد.)
A = ظرفیت حرارتی لازم برای گرمایش محیط (کیلوکالری بر ساعت)
40 * حجم منبع آبگرم مصرفی = B
B = ظرفیت حرارتی لازم برای منبع آبگرم مصرفی (کوئل دار یا دو جداره) (کیلوکالری بر ساعت)
حالا ظرفیت حرارتی لازم برای گرمایش محیط را با ظرفیت حرارتی منبع آبگرم مصرفی جمع می‌کنیم و برای اطمینان 10 درصد به آن اضافه می‌کنیم. طبق فرمول زیر:
(A+B+((A+B)*10% = ظرفیت حرارتی دیگ بر اساس کیلوکالری بر ساعت
برای درک بهتر فرمول‌های بالا مثال زیر را با هم بررسی می‌کنیم:
فرض کنیم می‌خواهیم برای ساختمانی با 1000 متر زیربنا و منبع کوئل دار 800 لیتری، دیگ چدنی مناسب را انتخاب کنیم. ابتدا متراژ را در 1.2 و 120 ضرب می‌کنیم:
A= 1000 * 1.2 * 120 = 144.000 (kcal/hr)
سپس با ضرب حجم منبع کوئل دار در 40، مقدار B را بدست می‌آوریم:
B = 800 * 40 = 32.000 (kcal/hr)
A+B = 144.000 + 32.000 = 176.000 (kcal/hr)
10 درصد به عدد فوق اضافه می‌کنیم و به مجموع 193.600 کیلوکالری بر ساعت می‌رسیم. حالا از جدول پایین باید مدل مناسب این ظرفیت را انتخاب کنیم که سوپر 400-8 پره با ظرفیت 202.100 کیلوکالری بر ساعت برای این ساختمان مناسب می‌باشد.
جدول دیگ‌های چدنی شوفاژکار سری سوپر 400
جهت مشاهده اطلاعات تکمیلی دیگ چدنی شوفاژکار 400 سوپر 9 پره و همچنین مقایسه با سایر مدل‌های بویلر چدنی سوپر 400 شوفاژکار می‌توان از جدول زیر بهره برد.
| دیگ چدنی شوفاژکار مدل سوپر 400 | |||||||||
| مدل دیگ | واحد | S400-5 | S400-6 | S400-7 | S400-8 | S400-9 | S400-10 | S400-11 | S400-12 |
| تعداد پره‌ها | Pcs | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| ظرفیت حرارتی | KW | 138 | 170 | 203 | 235 | 267 | 300 | 332 | 365 |
| ظرفیت حرارتی | kcal/hr | 118.700 | 146.200 | 174.500 | 202.100 | 229.600 | 258.000 | 285.500 | 313.800 |
| ظرفیت حرارتی | Btu/hr | 471.000 | 580.000 | 693.000 | 802.000 | 911.000 | 1.024.000 | 1.133.000 | 1.245.000 |
| حجم آب گیری دیگ | lit | 55.2 | 65.9 | 76.5 | 87.1 | 97.8 | 108.4 | 119 | 129.7 |
| قطر دهانه دودکش دیگ | mm | 307 | 307 | 307 | 307 | 307 | 307 | 307 | 307 |
| حجم محفظه احتراق | m3 | 0.0663 | 0.0791 | 0.0919 | 0.105 | 0.1175 | 0.1303 | 0.1431 | 0.1559 |
| سایز اتصالات ورودی و خروج دیگ | DN(“) | 1/2 2 | 1/2 2 | 1/2 2 | 1/2 2 | 1/2 2 | 1/2 2 | 1/2 2 | 1/2 2 |
| قطر دهانه مشعل گیر | mm | 127 | 127 | 127 | 127 | 127 | 127 | 127 | 127 |
| طول دیگ | mm | 918 | 1035 | 1152 | 1269 | 1386 | 1503 | 1620 | 1737 |
| عرض و ارتفاع دیگ | mm | 630*774 | 630*774 | 630*774 | 630*774 | 630*774 | 630*774 | 630*774 | 630*774 |
| وزن خالص دیگ | kg | 370 | 427 | 481 | 535 | 597 | 651 | 709 | 765 |
| حداکثر دمای کاری مجاز | C | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| حداکثر فشار کاری مجاز | bar | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| نوع سوخت گازی | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | گاز طبیعی (شهری) | |
| نوع سوخت مایع | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | گازوئیل | |
گارانتی و نگهداری دیگ شوفاژکار
- کارکرد این دیگ به مدت 10 سال گارانتی می‌شود و این ضمانت در صورت نصب صحیح، بی قید و شرط بوده و پره‌های آسیب دیده تعویض می‌گردد.
- به منظور بهینه سازی مصرف انرژی دیگ چدنی شوفاژکار 400 سوپر 9 پره میبایست در دوره‌های مشخصی سطوحی که در معرض آتش و دود هستند، پاکسازی شوند. مزیت دیگ سوپر 400 نسبت به دیگ‌های یکپارچه، وجود درب بازشو جلوی دیگ و دسترسی راحت به ضایعات زدوده شده و قابلیت سرویس پذیری بالا می‌باشد.
- همچنین با بازکردن یکی از اتصالات کور شده در سمت آب، کانال‌های آب نیز باید بصورت سالانه از لحاظ عدم وجود رسوب بررسی شود .
