شیر چندراهه سختیگیر از اصلیترین قطعات سختیگیر رزینی است و مسیر ورود و خروج آب و مراحل سرویس، بکواش، مکش آبنمک، احیای رزین و آبکشی را کنترل میکند. انتخاب صحیح شیر چندراهه بر کیفیت آب نرم، افت فشار، مصرف آب و نمک، راندمان احیا و عمر رزین اثر دارد.
این شیرها در مدلهای سولو ولو فلزی، نیمهاتومات پلیمری و تماماتومات زمانی یا جریانی عرضه میشوند. هنگام خرید باید دبی، حجم رزین، نوع و قطر مخزن، سایز اتصالات، فشار و دمای کاری، سختی آب و الگوی مصرف بررسی شود؛ زیرا شیر نامتناسب موجب افت فشار، بکواش یا احیای ناقص و افزایش مصرف نمک میشود.
با مطالعه این متن با انواع شیر چندراهه سختیگیر، از جمله مدلهای دستی، اتوماتیک و شیرهای رانکسین آشنا می شوید و می توانید بهترین انتخاب را متناسب با نیاز خود داشته باشید.
شیر چندراهه سختیگیر یا Multiport Valve قطعهای کنترلی است که روی مخزن سختیگیر نصب میشود و جریان آب را داخل تانک هدایت میکند. این شیر معمولاً دارای مسیر ورودی آب خام، خروجی آب نرم، تخلیه فاضلاب و خط آبنمک است. با تغییر وضعیت اجزای داخلی شیر، آب در هر مرحله به مسیر موردنیاز فرستاده میشود.
در حالت بهرهبرداری یا سرویس، آب وارد مخزن فایبرگلاس رزین میشود. رزین سختیگیر کاتیونی یونهای کلسیم و منیزیم آب را جذب کرده و در مقابل یون سدیم به آب می دهد ؛ در نتیجه سختی آب کاهش مییابد. ظرفیت تبادل یونی رزین محدود است و پس از اشباع شدن باید با محلول آبنمک احیا شود.
شیر چندراهه اجرای این چرخه را امکانپذیر میکند و بسته به مدل، وضعیتهای سرویس، بکواش، مکش آبنمک، شستوشوی آرام، آبکشی سریع و پر کردن مخزن نمک را کنترل میکند.
اگر شیر بهموقع تغییر وضعیت ندهد، آبنمک را درست مکش نکند یا مسیر تخلیه کامل باز نشود، رزین بهطور کامل احیا نمیشود و سختی آب خروجی، مصرف نمک و افت فشار افزایش مییابد.

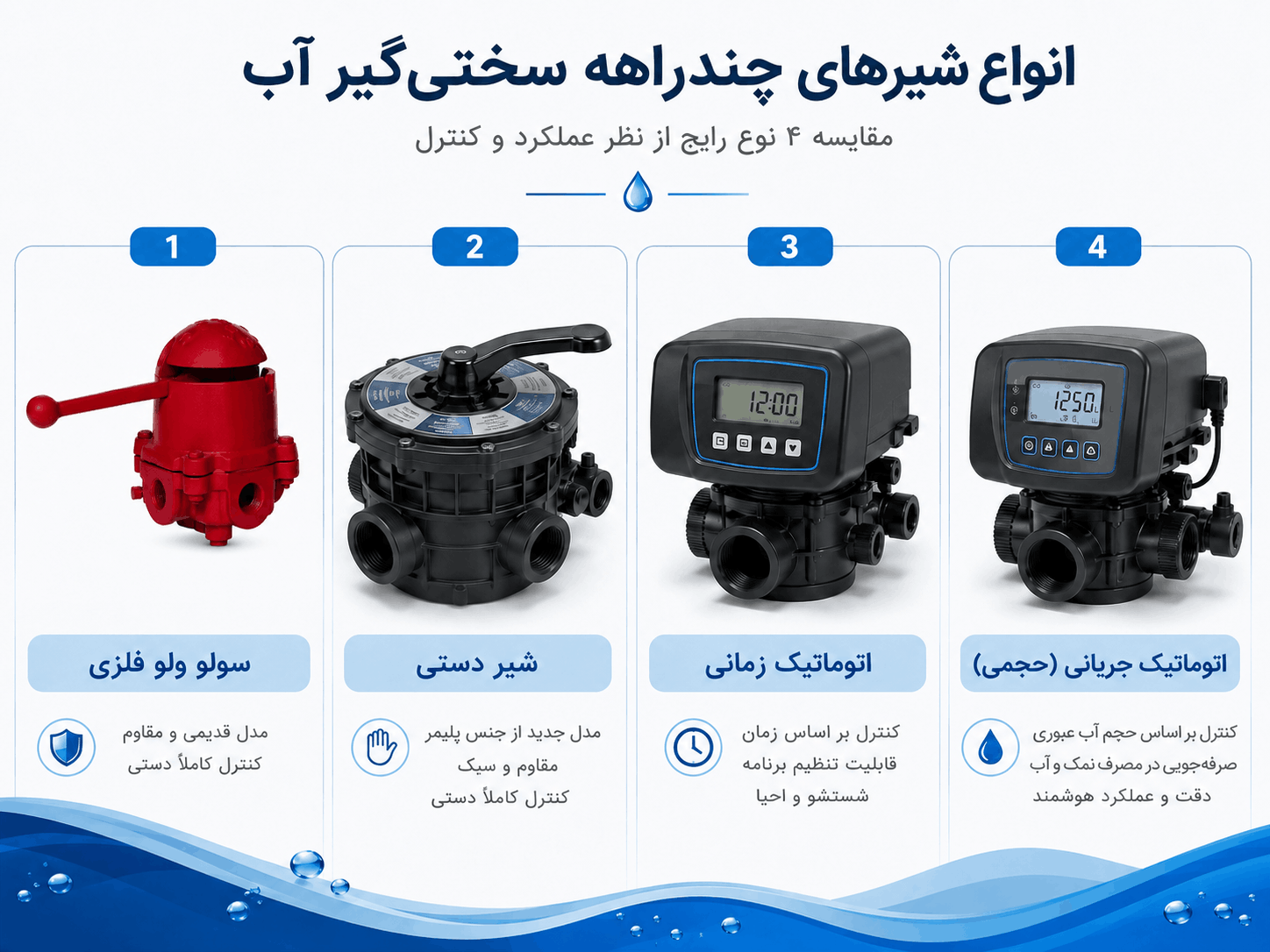

شیرهای سختیگیر از نظر روش کنترل به چهار گروه کاربردی تقسیم میشوند:
هرکدام از این مدلها مزایا، محدودیتها و کاربرد متفاوتی دارند.
سولو ولو یک شیر مکانیکی با بدنه فلزی است که بیشتر روی سختیگیرهای فلزی، موتورخانهها و سیستمهای قدیمی نصب میشود. اپراتور باید با تغییر وضعیت شیر، مراحل سرویس، بکواش و احیا را اجرا کند. در بعضی دستگاهها نیز چند شیر جانبی برای کنترل ورودی، خروجی، فاضلاب یا آبنمک در کنار سولو ولو به کار میرود.
سادگی، بینیازی از برق و آشنایی تعمیرکاران تأسیسات با ساختار آن از مزایای سولو ولو است. این مدل برای محلهایی کاربرد دارد که اپراتور دائماً حضور دارد یا دسترسی مطمئن به برق وجود ندارد.
در مقابل، زمان احیا کاملاً به تشخیص اپراتور وابسته است. تأخیر در احیا باعث اشباع رزین و ورود آب سخت به شبکه میشود و احیای زودهنگام نیز آب و نمک را هدر میدهد. وزن بیشتر و احتمال خوردگی قطعات فلزی در تماس مداوم با رطوبت و آبنمک از دیگر محدودیتهای این مدل است.
شیر نیمهاتومات معمولاً یک شیر چندراهه پلیمری یکپارچه است که مسیرهای اصلی آب را در یک بدنه کنترل میکند، اما تغییر وضعیت آن توسط اپراتور انجام میشود.
این مدل نسبت به سولو ولو سبکتر است، اتصالات جانبی کمتری دارد و بدنه پلیمری آن مقاومت مناسبی در برابر خوردگی و محلول آبنمک ایجاد میکند. نصب ساده و قیمت کمتر، شیر نیمهاتومات را برای ساختمانهای کوچک، کارگاهها و موتورخانههای دارای اپراتور مناسب میکند.
با این حال، اشتباه در ترتیب عملیات یا مدتزمان بکواش، مکش آبنمک و آبکشی میتواند موجب احیای ناقص رزین شود. برای مجموعههایی که اپراتور فنی ندارند یا باید کیفیت آب نرم آنها همواره ثابت بماند، مدل اتوماتیک انتخاب مطمئنتری است.
شیر اتوماتیک زمانی چرخه احیای رزین را طبق روز و ساعت برنامهریزیشده اجرا میکند. هنگام راهاندازی، فاصله بین دو احیا و زمان آغاز سیکل، معمولاً در ساعات کممصرف مانند نیمهشب، روی کنترلر تنظیم میشود.
این مدل نیاز به تغییر دستی وضعیتها را حذف میکند، از فراموش شدن احیا جلوگیری میکند و معمولاً از شیر جریانی قیمت پایینتری دارد. شیر زمانی برای پروژه هایی که سختی آب ورودی و میزان مصرف روزانه آنها نسبتاً ثابت است، گزینهای اقتصادی محسوب میشود.
شیر زمانی حجم واقعی آب عبوری را اندازهگیری نمیکند. اگر مصرف کمتر از مقدار پیشبینیشده باشد، رزین زودتر از نیاز احیا شده و آب و نمک هدر میرود. اگر مصرف افزایش پیدا کند، ممکن است رزین پیش از رسیدن موعد زمانی اشباع شود.
به همین دلیل، فاصله احیا باید بر اساس حجم رزین، سختی آب ورودی و میزان مصرف واقعی تنظیم شود.
شیر جریانی که از نظر فنی شیر حجمی نیز نامیده میشود، حجم آب عبوری از سختیگیر را اندازهگیری میکند. کنترلر با استفاده از ظرفیت تنظیمشده دستگاه، سختی آب ورودی و حجم مصرفشده، ظرفیت باقیمانده رزین را محاسبه میکند.
پس از رسیدن ظرفیت باقیمانده به حد تعیینشده، چرخه احیا میتواند بلافاصله یا در ساعت از پیش تنظیمشده آغاز شود. اصطلاح «حجمی» از نظر فنی دقیقتر است؛ زیرا فرمان احیا معمولاً بر اساس حجم کل آب عبوری صادر میشود، نه فقط دبی لحظهای.
این مدل برای هتلها، مجتمعهای مسکونی، رستورانها، بیمارستانها و واحدهای صنعتی با مصرف متغیر مناسب است. اجرای احیا بر اساس مصرف واقعی، احتمال احیای زودهنگام را کاهش داده و مصرف آب و نمک را بهتر مدیریت میکند.
قیمت بیشتر، نیاز به تنظیم تخصصی و حساسیت فلومتر به شن، زنگزدگی و ذرات معلق از محدودیتهای شیر حجمی است. به همین دلیل، نصب پیشفیلتر مناسب و راهاندازی اصولی اهمیت زیادی دارد.
| نوع شیر | مبنای کنترل | نیاز به اپراتور | کاربرد مناسب |
| سولو ولو فلزی | تغییر دستی وضعیت | زیاد | سختیگیر فلزی و سیستمهای قدیمی |
| نیمهاتومات یا دستی پلیمری | فرمان یا تغییر وضعیت توسط کاربر | متوسط تا زیاد | مصرف محدود و دارای اپراتور |
| اتوماتیک زمانی | روز و ساعت برنامهریزیشده | کم | مصرف ثابت و قابل پیشبینی |
| اتوماتیک جریانی | حجم واقعی آب مصرفی | بسیار کم | مصرف متغیر و پروژههای حرفهای |
رانکسین یا Runxin یکی از برندهای شناختهشده در زمینه تولید شیرهای کنترلی تصفیه آب است. محصولات این برند شامل شیر سختیگیر رزینی، شیر فیلتر شنی، شیر فیلتر کربنی و تجهیزات کنترلی مرتبط میشود.
شیرهای رانکسین در مدلهای دستی، زمانی و جریانی عرضه میشوند و بسته به کد محصول، مراحل سرویس، بکواش، مکش آبنمک، شستوشوی آرام، آبکشی سریع و پر کردن مخزن نمک را کنترل میکنند.
بدنه بسیاری از مدلهای رانکسین از پلیمر تقویتشده ساخته شده است و ضمن وزن کم، مقاومت مناسبی در برابر رطوبت، ضربه و خوردگی دارد.
مدلهای رایج این برند در سایزهای ۳/۴، ۱ و ۲ اینچ عرضه میشوند. شیرهای ۲ اینچ نیز ممکن است دارای دبی معمولی یا دبی بالا باشند. ظرفیت عبور آب باید بر اساس کد دقیق هر مدل بررسی شود؛ زیرا دو شیر با ظاهر مشابه ممکن است دبی، سایز اتصالات یا برنامه کنترلی متفاوتی داشته باشند.
برای خرید شیر رانکسین باید نوع کنترل، سایز ورودی و خروجی، نحوه نصب، فشار و دمای کاری، قطر لوله مرکزی، قطر مخزن و حجم رزین قابل پشتیبانی با مشخصات سختیگیر تطبیق داده شود.
شیر پلیمری سبکتر و مقاومتر در برابر خوردگی است، در مدلهای دستی و اتوماتیک تولید میشود و معمولاً برای مخازن فایبرگلاس و سختیگیرهای جدید مناسبتر است.
سولو ولو دارای بدنه فلزی است، به برق نیاز ندارد و با سختیگیرهای فلزی قدیمی سازگار است. انتخاب بین این دو مدل باید بر اساس نوع مخزن، وضعیت لولهکشی، نیاز به اتوماسیون و حضور یا عدم حضور اپراتور انجام شود.
در برخی شرایط میتوان سختیگیر فلزی را با شیر پلیمری اتوماتیک تجهیز کرد؛ اما ممکن است تغییر لولهکشی، لوله مرکزی، اتصالات یا محل نصب ضروری باشد. پیش از تعویض شیر باید ابعاد مخزن، دبی دستگاه، نوع رزوهها و مسیرهای ورود و خروج آب بررسی شوند.
چرخه کاری شیر چندراهه از دو بخش اصلی تشکیل میشود:
مرحله احیا شامل بکواش، مکش آبنمک، پر کردن مخزن نمک و آبکشی سریع است.
در حالت سرویس، آب خام از ورودی شیر وارد مخزن شده و از بستر رزین عبور میکند. یونهای کلسیم و منیزیم موجود در آب جذب رزین میشوند و آب نرم حاوی سدیم از خروجی دستگاه خارج میشود.
این مرحله تا زمانی ادامه پیدا میکند که ظرفیت تبادل یونی رزین کاهش یابد و رزین بهتدریج از یونهای کلسیم و منیزیم اشباع شود. در این شرایط باید چرخه احیا برای بازیابی ظرفیت رزین اجرا شود.
در آغاز احیا، جهت جریان آب نسبت به حالت سرویس معکوس میشود. آب از پایین بستر به سمت بالا حرکت میکند و ذرات معلق و آلودگیهای تجمعیافته را از مخزن خارج میسازد.
بکواش همچنین فشردگی بستر را کاهش میدهد، دانههای رزین را از یکدیگر جدا میکند و سطح بستر را یکنواخت میسازد. فاصله گرفتن دانههای رزین موجب افزایش سطح تماس آنها با محلول آبنمک شده و شرایط را برای احیای بهتر فراهم میکند.
دبی نامناسب بکواش میتواند موجب شستوشوی ناقص بستر یا حتی خروج دانههای رزین از مخزن شود. بنابراین، ظرفیت شیر و دبی بکواش باید با قطر مخزن و حجم رزین هماهنگ باشد.
پس از بکواش، شیر با استفاده از انژکتور یا ونتوری، محلول آبنمک را از مخزن نمک مکش کرده و وارد مخزن رزین میکند.
یون سدیم موجود در آبنمک جایگزین یونهای کلسیم و منیزیم جذبشده میشود. در نتیجه، یونهای عامل سختی از رزین جدا شده و همراه پساب از مسیر فاضلاب خارج میشوند. به این فرآیند احیای رزین گفته میشود.
در برخی شیرها پس از مکش آبنمک، مرحله شستوشوی آرام نیز انجام میشود. این مرحله باعث تکمیل تماس محلول آبنمک با بستر و خروج تدریجی یونهای آزادشده میشود.
در این مرحله مقدار مشخصی آب وارد مخزن نمک میشود تا محلول آبنمک موردنیاز برای سیکل بعدی احیا آماده شود.
حجم آب ورودی باید متناسب با حجم رزین و دوز نمک موردنیاز تنظیم شود. ورود آب بیشازحد، مصرف نمک را افزایش میدهد و کمبود آب میتواند موجب احیای ناقص رزین شود.
ترتیب پر کردن مخزن نمک در مدلهای مختلف ممکن است متفاوت باشد و تنظیمات باید مطابق دستورالعمل سازنده انجام شود.
در مرحله آبکشی سریع، آب با سرعت بیشتری از بستر عبور میکند تا نمک اضافی، یونهای آزادشده و مواد باقیمانده خارج شوند. این مرحله باعث تثبیت و متراکم شدن مجدد بستر رزین نیز میشود.
پس از آبکشی مناسب نباید شوری محسوسی در آب خروجی باقی بماند. طعم شور آب میتواند ناشی از زمان ناکافی آبکشی، گرفتگی انژکتور یا تنظیم نادرست شیر باشد.
پس از پایان مراحل، شیر به حالت سرویس بازمیگردد و تولید آب نرم از سر گرفته میشود. در مدلهای دستی، اپراتور وضعیت شیر را تغییر میدهد و در مدلهای اتوماتیک، موتور و کنترلر این کار را طبق زمان یا حجم مصرف انجام میدهند.
در بیشتر سختیگیرهای تکستونه هنگام احیا آب نرم تولید نمیشود. برای تأمین پیوسته آب نرم باید مخزن ذخیره یا سختیگیر دوبلکس در نظر گرفته شود.
در سیستم دوبلکس، زمانی که یکی از مخازن در حال احیاست، مخزن دوم وارد مدار میشود. این ساختار برای بیمارستانها، هتلها، دیگهای بخار و خطوط صنعتی که امکان توقف مصرف آب نرم ندارند، مناسب است.
ظرفیت عبور آب شیر باید با حداکثر مصرف مجموعه هماهنگ باشد. شیر کوچک موجب افت فشار، کاهش آب خروجی و شستوشوی ناقص رزین میشود. دبی موردنیاز برای بکواش نیز باید جداگانه بررسی شود.
حجم رزین، قطر مخزن، رزوه دهانه و قطر لوله مرکزی باید با شیر سازگار باشند. هر شیر برای محدوده مشخصی از مخزن و رزین طراحی شده است و نمیتوان هر مدل را روی هر سختیگیری نصب کرد.
برای مصرف ثابت، شیر اتوماتیک زمانی انتخابی اقتصادی است. در مصرف متغیر، مدل جریانی یا حجمی دقت بیشتری دارد. اگر اپراتور دائماً حضور دارد و بودجه محدود است، مدل دستی یا نیمهاتومات نیز قابل بررسی است.
برای سختیگیرهای فلزی قدیمی، سولو ولو سازگاری بیشتری با ساختار موجود دارد.
سایز ورودی، خروجی، فاضلاب و خط آبنمک باید با دبی و لولهکشی سیستم هماهنگ باشد. کوچک بودن اتصالات میتواند موجب افت فشار و اختلال در بکواش شود.
شیرها بهصورت نصب از بالا یا Top Mount و نصب از کنار یا Side Mount تولید میشوند. محل نصب شیر باید با طراحی مخزن و وضعیت لولهکشی مطابقت داشته باشد.
فشار پایین میتواند مکش آبنمک را مختل کند و فشار بیش از محدوده مجاز به بدنه، اتصالات و آببندی شیر آسیب بزند. دمای آب نیز باید در محدوده اعلامشده برای مدل انتخابی باشد.
ورود شن، زنگزدگی و ذرات معلق میتواند انژکتور یا فلومتر را مسدود کند. در آبهای دارای ذرات، استفاده از پیشفیلتر مناسب برای محافظت از شیر ضروری است.
هرچه سختی آب ورودی بیشتر باشد، ظرفیت رزین سریعتر مصرف شده و فاصله میان دو احیا کاهش مییابد. مقدار مصرف روزانه و نوسان آن نیز در انتخاب مدل زمانی یا جریانی مؤثر است.
قیمت شیر چندراهه به نوع کنترل، برند، مدل، دبی، سایز اتصالات، نوع نصب، جنس بدنه، فشار و دمای کاری و کیفیت قطعات داخلی بستگی دارد.
شیر دستی معمولاً اقتصادیتر است، مدل زمانی در رده میانی قرار میگیرد و شیر جریانی به دلیل برخورداری از فلومتر، موتور و کنترلر پیشرفتهتر معمولاً قیمت بیشتری دارد.
گارانتی، خدمات پس از فروش، دسترسی به قطعات یدکی، نرخ ارز و هزینه واردات نیز بر قیمت نهایی اثر میگذارند. برای استعلام قیمت دقیق باید دبی مصرف، حجم رزین، ابعاد مخزن، سایز لولهکشی، نوع کاربری و روش کنترل موردنیاز مشخص شود.
در خرید شیر سختیگیر نباید فقط قیمت محصول ملاک باشد. شیر نامتناسب میتواند موجب افت فشار، احیای ناقص، افزایش مصرف نمک و کاهش عمر رزین شود.
تأسیسات پیمان انواع شیر چندراهه را در مدلهای سولو ولو، نیمهاتومات، اتوماتیک زمانی و اتوماتیک جریانی عرضه میکند.
برای انتخاب دقیقتر، اطلاعاتی مانند دبی آب، حجم رزین، قطر و نوع مخزن، سایز اتصالات، فشار کاری، سختی آب ورودی و الگوی مصرف را نیز بررسی نمایید. در نظر گرفتن این موارد احتمال انتخاب اشتباه و هزینههای بعدی نصب یا تعویض را کاهش میدهد.
برای مصرف ثابت و قابل پیشبینی، شیر زمانی گزینهای اقتصادی است. برای مصرف متغیر، شیر جریانی به دلیل اجرای احیا بر اساس حجم واقعی آب، انتخاب دقیقتری محسوب میشود. در بسیاری از پروژه های مسکونی و تجاری به دلیل متغیر بودن مصرف بهتر از شیر جریانی استفاده شود.
سولو ولو و مدلهای دستی معمولاً بدون برق کار میکنند. مدلهای زمانی و جریانی برای عملکرد موتور و کنترلر به برق نیاز دارند. هنگام قطع برق، شیر زمانی و جریانی در وضعیت موجود باقی میمانند و پس از وصل شدن برق به کار خود ادامه میدهند.
گرفتگی انژکتور، ورود هوا از شلنگ، فشار پایین آب، گرفتگی مسیر فاضلاب یا نصب نادرست از دلایل رایج مکش نکردن آبنمک هستند.
در صورت طراحی و تنظیم صحیح، شیر جریانی با جلوگیری از احیای زودهنگام میتواند مصرف آب و نمک را بهتر مدیریت کند.
در بیشتر سختیگیرهای تکستونه هنگام احیا آب نرم تولید نمیشود. برای تأمین دائمی آب نرم باید از مخزن ذخیره یا سختیگیر دوبلکس استفاده شود.
دبی آب، حجم رزین، قطر و نوع مخزن، سایز اتصالات، فشار کاری، سختی آب ورودی، نوع مصرف و روش کنترل موردنظر باید مشخص شود.
