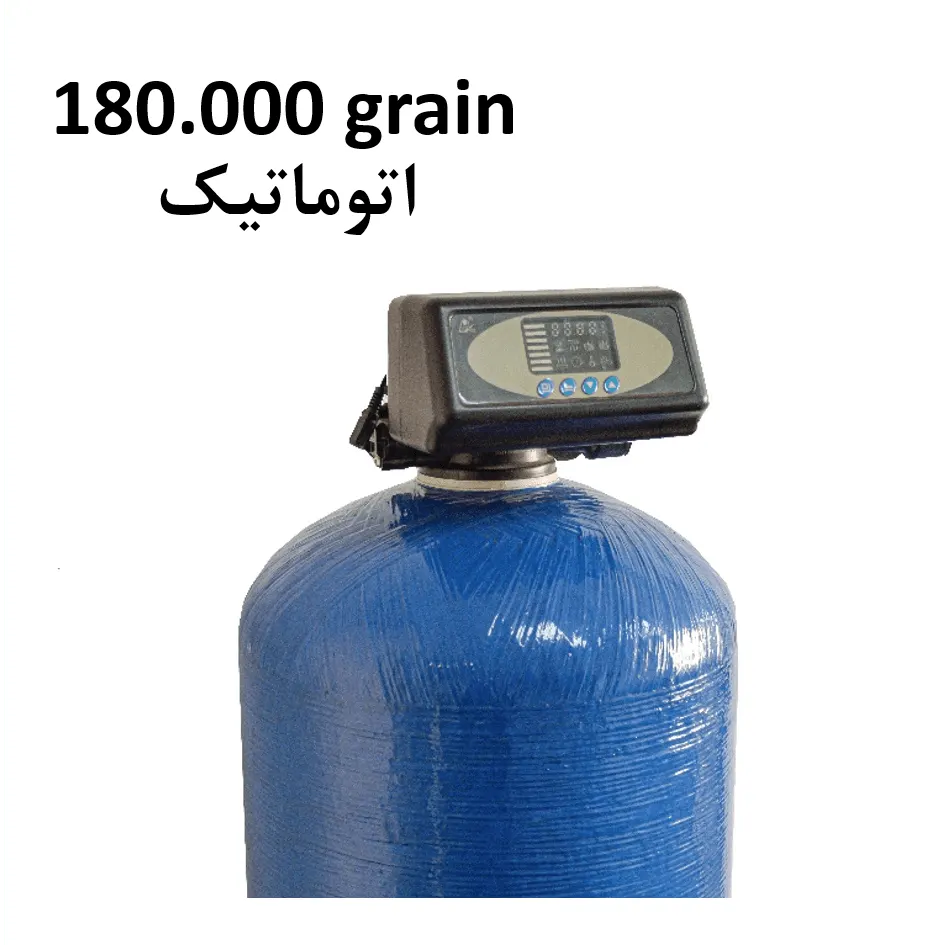

سختی گیر رزینی 180000 گرین تمام اتوماتیک FRP

water softener 180.000 grain

دسته: 0 از 5
مقایسه
خرید محصول سختی گیر رزینی 180000 گرین تمام اتوماتیک FRP

قیمت: ریال 297,000,000

راهنمای انتخاب محصول

سختی گیر اتوماتیک 180000 گرین

سختی گیر اتوماتیک 180000 گرین از دسته سختی گیرهای متوسط و راه حلی مناسب برای رفع سختی آب است. سختی گیر رزینی اتوماتیک در چندین سال اخیر بعنوان یکی از بهترین راه حل‌های کاهش و حذف سختی آب بکار می‌رود. این سختی گیرها با شیر اتوماتیک زمانی ارائه می‌شوند ولی امکان ارائه با شیرهای اتوماتیک جریانی و نیمه اتوماتیک را نیز دارند.

جهت اطلاع از موجودی و قیمت سختی گیر اتوماتیک 180000 گرین با کارشناسان فروش تماس حاصل فرمایید.

مشخصات سختی گیر رزینی اتوماتیک 180000 گرین با بدنه FRP:

  • بدنه اصلی سختی گیر اتوماتیک 180000 گرین از جنس فایبرگلاس FRP می‌باشد و به همراه لوله و نازل‌های مربوطه ارائه می‌گردد.
  • تانک سختی گیر اتومات 180000 گرین به قطر 16 اینچ و ارتفاع 65 اینچ است.
  • سختی گیر اتوماتیک 180000 گرین دارای شیر چندراهه تمام اتومات با کارکرد زمانی به سایز 1 اینچ می‌باشد.
  • سختی گیر اتومات 180000 گرین دارای 150 لیتر رزین کاتیونی پرولایت می‌باشد.
  • حداقل فشار مورد نیاز سختی گیر برای کارکرد 2 الی 2.5 بار می‌باشد و سختی گیرهای FRP تا فشار 3 الی 4 بار قابل استفاده هستند.
  • دارای منبع نمک با حجم 200 لیتر و وکیوم برکر است.
  • میزان نمک مورد نیاز برای احیا رزین کاتیونی به ازای هر لیتر رزین معادل 200 گرم نمک خالص می‌باشد.

سختی آب چیست؟

سختی آب یکی از عوامل اصلی ایجاد رسوب بر روی جداره تجهیزات صنعتی و تاسیساتی می‌باشد. تشکیل این نوع رسوبات باعث بروز مشکلات مختلفی در سیستم‌های تاسیسات و لوله کشی می‌شود. از جمله‌­ی این مشکلات می‌توان به گرفتگی درون لوله‌های انتقال آب، خوردگی تجهیزات، کاهش امکان انتقال و تبادل حرارت در دیگ‌های بخار، منابع کوئل‌دار و مبدل‌های حرارتی و … اشاره کرد.

این رسوبات ناشی از وجود نمک‌هایی در آب هستند که از ترکیب کاتیون‌هایی چون کلسیم و منیزیم و آنیون‌هایی چون بی‌کربنات، سولفات، نیترات و … تشکیل می‌شوند. ترکیبات مربوط به بی‌کربنات کلسیم و منیزیم را سختی موقت و ترکیبات مربوط به سولفات، کلرور و نیترات کلسیم یا منیزیم را سختی دائم می‌نامند. مجموع سختی دائم و سختی موقت، سختی کل نام دارد.

در سختی گیر اتوماتیک 180000 گرین آب تحت فشار از میان رزین‌های کاتیونی عبور داده میشود. در واقع رزین با جذب کلسیم و منیزیم آب، عامل اصلی رسوب گذاری را از آب حذف میکند ولی در عوض برای ایجاد تعادل یونی در آب به ازای هر یون دو ظرفیتی کلسیم و منیزیم، دو یون تک ظرفیتی سدیم را به آب می‌دهد. این عمل را تبادل یون و این نوع سختی گیر را سختی‌گیر تبادل یونی یا همان  ION EXCHANGE می‌نامند.

از مزایای استفاده از این روش میتوان حذف کامل عوامل سختی ساز آب و برگشت ناپذیر بودن سختی آب را نام برد(سیستمهای مغناطیسی این مزیت را ندارند). قابل احیا بودن رزین و استفاده مجدد از آن در دوره‌های طولانی از دیگر مزایای این روش است. از معایب کار میتوان نیاز به انجام عملیات احیا در زمان اشباع شدن رزین را عنوان کرد. هرچند در سال‌های اخیر بدلیل ورود سختی گیر آب تمام اتوماتیک این مشکل برطرف شده است.

سختی گیر اتوماتیک

نحوه محاسبه ظرفیت سختی گیر

برای محاسبه سرانگشتی سختی گیر به پارامترهای زیر نیاز داریم تا با فرمول ارائه شده، ظرفیت سختی گیر را بر اساس واحد “گرین” بدست آوریم:

  • A       میزان “سختی آب” بر اساس واحد PPM
  • B       دبی آب عبوری از دستگاه سختی گیر بر اساس m3/hr
  • C       تعداد ساعات مورد نظر کارکرد سختی گیر بین دو احیای سختی گیر

15.5 * میزان سختی آب * دبی آب عبوری * تعداد ساعت کارکرد در بین دو احیا = ظرفیت سختی گیر برحسب گرین

15.5 * C * B * A = ظرفیت سختی گیر برحسب گرین

برای مثال: اگر آب دارای 200 PPM سختی کل باشد و دبی عبوری مورد نیاز کارفرما 2 متر مکعب ذر ساعت باشد، با در نظر گرفتن یک سیکل کامل کاری که معمولا 24 ساعت در نظر میگیرند، میتوان از ضرب 15.5 در 200 در 2 در 24 به ظرفیت مورد نیاز دست یافت که 148,800 گرین می‌شود.

برای احیا رزین کاتیونی و استفاده مجدد از آن نیازمند نمک هستیم. به ازای هر لیتر رزین کاتیونی 200 گرم نمک خالص نیاز است تا رزین احیا شده و مجدد بتوان از آن استفاده نمود.

جدول سختی گیرهای رزینی اتوماتیک

در جدول زیر انواع مدل‌های سختی گیر به همراه ظرفیت آنها و مشخصات تکمیلی آنها  قابل رویت می‌باشد. همچنین جهت مشاهده اطلاعات سختی گیر اتوماتیک 180000 گرین میتوان از جدول زیر استفاده نمود.

سختی گیر اتوماتیک FRP
ردیف مدل قطر منبع (اینچ) ارتفاع منبع  (اینچ) حداکثر ظرفیت (گرین) مقدار رزین (لیتر) سایز شیر اتوماتیک (اینچ) حجم منبع نمک (لیتر)
1 TP-WS-30A 8 44 30,000 25 3/4″ 60
2 TP-WS-60A 10 54 60,000 50 3/4″ 60
3 TP-WS-90A 12 52 90,000 75 3/4″ 100
4 TP-WS-120A 14 65 120,000 100 1″ 100
5 TP-WS-150A 16 65 150,000 125 1″ 100
6 TP-WS-180A 16 65 180,000 150 1″ 100
7 TP-WS-200A 18 65 200,000 175 1″ 200
8 TP-WS-250A 21 62 250,000 200 1″ 200
9 TP-WS-300A 21 62 300,000 250 2″ 300
10 TP-WS-350A 24 72 350,000 300 2″ 300
11 TP-WS-450A 24 72 450,000 375 2″ 500
12 TP-WS-500A 30 72 500,000 425 2″ 500
13 TP-WS-600A 30 72 600,000 500 2″ 500
14 TP-WS-700A 36 72 700,000 600 2″ 1000
15 TP-WS-800A 36 72 800,000 675 2″ 1000
16 TP-WS-900A 40 72 900,000 750 2″ 1000
17 TP-WS-1100A 42 72 1,100,000 925 2″ 1000
18 TP-WS-1500A 48 72 1,500,000 1250 2″ 2000
19 TP-WS-2000A 58 72 2,000,000 1675 2″ 2000

تفاوت شیر اتوماتیک زمانی، شیر اتوماتیک جریانی و شیر نیمه اتوماتیک

سختی گیر FRP رزینی امکان کار با سه مدل شیر مختلف زیر را دارد:

1- شیر اتوماتیک زمانی سختی گیر:

با استفاده از شیر زمانی، سختی گیر در زمان مشخصی بر اساس روز و ساعت وارد سیکل احیا ‌می‌شود.

2- شیر اتوماتیک جریانی سختی گیر:

با استفاده از شیر جریانی، سختی گیر بعد از عبور حجم مشخصی از آب به حالت بکواش و احیای رزین وارد می‌شود.

3- شیر نیمه اتوماتیک:

در صورت استفاده از شیر نیمه اتوماتیک نیاز است که اپراتور در زمان لازم (در حالتیکه رزین کاتیونی اشباع شده است) با چرخاندن دستگیره شیر، سختی گیر را به حالت بکواش و احیا ببرد.



    نصب و راه اندازی سختی گیر با بدنه فایبرگلاس FRP



1- لوله کشی آب تا سختی گیر

توجه فرمایید در صورت لزوم و بنا به مقتضیات پروژه گاهی می توان مراحل نصب را با یکدیگر جابجا نمود ولی توصیه می شود اولین مرحله لوله کشی انجام شود.

برای لوله کشی، اول شیر چند راهه سختی گیر را بر روی بدنه قرار داده و لوله های ورودی و خروجی شیر را وصل می نماییم. جهت راحتی کار در صورت نیاز به تعمیرات شیر، باید برای نصب ورودی و خروجی از مهره و ماسوره استفاده گردد. با استفاده از مهره و ماسوره می توان در صورت نیاز سختی گیر و شیر چند راهه را از لوله کشی جدا کرد.

از نکات مهم لوله کشی، استفاده از شیر یکطرفه در خروجی شیر چند راهه است. با نصب شیر یکطرفه می توان در زمان بکواش، از برگشت آب ساختمان به داخل سختی گیر جلوگیری نمود. در صورتیکه سختی گیر دوبلکس می باشد باید برای هر سختی گیر از یک شیر یکطرفه مجزا استفاده نمود.

اکیدا توصیه می شود که لوله کشی بای پس نیز در نصب سختی گیر در نظر بگیرید تا در صورت خرابی سختیگیر، امکان جدا نمودن آن از سیستم لوله کشی بدون قطعی آب ساختمان وجود داشته باشد.

2- نصب لوله و نازل پایینی تانک فایبرگلاس

در این مرحله ابتدا باید لوله و نازل را در مرکز بدنه قرار داد تا مشخص شود سایز آنها مناسب است یا نیاز به کوتاهی دارد؟ این عمل باید قبل از ریختن سیلیس و رزین انجام شود.

ابتدا لوله را وارد نازل پایین تانک نموده و با چسب آنرا وصل می کنیم سپس لوله و نازل بالایی را در مرکز تانک frp قرار می دهیم. لبه بالایی لوله باید حدودا لب به لب پایین رزوه تانک قرار بگیرد. اگر بلندتر از این بود باید تا اندازه مناسب کوتاه شود.

جهت مطمئن بودن از سایز لوله و جلوگیری از دوباره کاری، قبل از ریختن رزین یا سیلیس شیر را بطور موقت نصب نمایید.

3- پر کردن منبع سختیگیر از سیلیس و رزین

برای سختی گیر های سایز کوچک و متوسط نیازی به ریختن سیلیس در کف تانک نمی باشد چون نازل های کف به حدی کوچک هستند که رزین امکان فرار از آنها را ندارد ولیکن در صورت درخواست کارفرما می توان در این منابع نیز از سیلیس استفاده نمود.

در سختی گیرهای بزرگ با سایز بالای تانک، توصیه می شود کف منبع تا جاییکه روی نازلهای پایینی گرفته شود، سیلیس ریخته شود تا از فرار رزین جلوگیری شود.

قبل از ریختن سیلیس، از سایز لوله و نازل مطمئن می شویم و آنها را بطور موقت در مرکز تانک نگه می داریم و سپس سیلیس را از دور لوله داخل تانک میریزیم. سیلیس باید حدودا 5 سانتی متر بالاتر از نازل را پر کند.

برای ریختن رزین باید از یک قیف استفاده کرد و رزین کاتیونی را از کنار لوله مرکزی داخل تانک ریخت. بهتر است مجرای داخلی لوله مرکزی بطور موقت با پارچه یا چسب نواری پوشانده شود تا رزین به داخل آن وارد نگردد.

4- نصب آب پخش کن بالا و شیر چند راهه

برای نصب شیر ابتدا سر لوله میانی را سنباده زده و خیس میکنیم تا به واشر داخل گلوئی آسیبی وارد نشود. سپس آب پخش کن بالا (نازل) را در قسمت پایینی شیر قرار می دهیم و می چرخانیم تا ثابت شود. شیر را روی دهنه تانک قرار می دهیم و بطور چرخشی از طریق دنده های شیر و تانک روی هم سوار می کنیم. شیر چند راهه اورینگ آب بندی دارد و نیازی به استفاده از نوار تفلون برای آب بندی نمی باشد.

 لوله میانی باید در قسمت مرکزی  شیر قرار بگیرد و با چرخاندن و بستن شیر این لوله در مرکز شیر فیکس شده و با اورینگی که داخل شیر قرار دارد، آب بند می شود. در این مرحله باید توجه کنید آب پخش کن قفل شده باشد و از محل مناسب خود خارج نشود.

بعد از نصب شیر، سختی گیر آماده اتصال به لوله های ورودی و خروجی است. این لوله ها در مرحله اول جایگذاری شده اند پس فقط باید مهره ماسوره یا شلنگ ها را به شیر وصل کنیم.

نکته در مورد شیر جریانی سختی گیر اتوماتیک

شیر اتومات جریانی یا حجمی دارای دو قطعه سیاه به شکل لوله کوتاه است که درون جعبه شیر قرار دارد و باید به کانکشن ورودی و خروجی شیر متصل گردد. داخل یکی از این دو قطعه پروانه سفید رنگی وجود دارد که شمارنده میزان آب عبوری است و این قطعه باید در قسمت خروجی نصب شود.

جهت نصب این قطعه های سیاه رنگ باید آنها را باز نموده و از یک طرف با اورینگ مربوطه روی شیر نصب کند و سمت دیگر را با تفلون به مهره ماسوره یا شلنگ متصل نمایید. سپس دو قطعه را با دقت به یکدیگر چسبانده و قطعه نگهدارنده یا همان خار مربوطه را برای اتصال کامل در جای خود قرار دهید.

نصب سختی گیر اتوماتیک

5- مرحله آخر اتصال شلنگ آب نمک و فاضلاب

در پشت شیر چند راهه سختی گیر دو اتصال وجود دارد که برای فاضلاب و مکش آب نمک می باشد. خروجی کوچکتر مخصوص مکش آب نمک بوده و اتصال بزرگتر جهت وصل نمودن به فاضلاب می باشد. شلنگ فاضلاب با سایز مناسب را به اتصال بزرگتر وصل نمایید و تا فاضلاب موتورخانه هدایت کنید. برای اتصال آب نمک از شلنگ شفاف (تراز نمره 8) استفاده نمایید و آنرا تا کف منبع نمک هدایت کنید. توجه فرمایید منبع نمک باید در موتورخانه، کنار سختی گیر قرار گیرد. با انجام دادن این مراحل نصب سختی گیر به پایان رسیده است.

6- راه اندازی سختی گیر فایبرگلاس

توجه فرمایید نحوه نصب سختی گیر با شیر اتومات و نیمه اتومات کاملا یکسان بوده و کاربران و نصابان سختی گیر می توانند از دستورالعمل فوق پیروی کنند. هرچند که شکل شیرهای اتوماتیک و نیمه اتوماتیک متفاوت است ولیکن کانکشن های قابل اتصال به لوله های ورودی و خروجی، کانکشن آب نمک، فاضلاب و همینطور کانکشن قابل اتصال به تانک frp در هر دو مدل یکسان می باشد.

اما راه اندازی سختی گیر به نوع شیر نصب شده بستگی دارد به همین دلیل هر یک از سه حالت را بطور مجزا شرح می دهیم.



  • راه اندازی سختی گیر نیمه اتوماتیک

راه اندازی سختی گیر نیمه اتوماتیک ساده بوده و در واقع زمانیکه نصب انجام می شود و آب داخل سختیگیر وارد می گردد، سختی گیر وارد مرحله سرویس شده و نیاز به هیچ گونه تنظیمی ندارد. در واقع شیر نیمه اتوماتیک یا همان دستی قابلیت این را دارد که با چرخاندن دسته بالای آن ، شیر را در وضعیت خاصی قرار داد. پس اگر در همان ابتدای کار، شیر در وضعیت سرویس باشد می توان از آب خروجی آن برای استفاده مورد نظر، بهره برد. در سختی گیرهای نیمه اتوماتیک همانطور که قبلا هم ذکر شد نیاز به اپراتور وجود دارد. اپراتور بایستی در بازه های زمانی مشخص از آب ورودی و خروجی سختی گیر، نمونه برداری کرده و با کیت سختی سنجی ، میزان سختی آب را اندازه بگیرد. اگر سختی خروجی از سختی گیر صفر بود یعنی دستگاه می تواند به کار خود ادامه دهد ولیکن زمانیکه سختی از صفر بالاتر رفت بدین معناست که سختی گیر نیاز به عملیات احیا دارد. پس اپراتور باید 4 مرحله احیا را با چرخاندن شیر و قرار دادن آن در وضعیت مورد نیاز به انجام رساند.

مراحل احیا را جهت یادآوری ذکر میکنیم:

  • بکواش
  • مکش آب نمک
  • پر کردن مخزن آب نمک
  • شستشو و آبکشی رزین

توصیه می شود مدت زمان انجام عملیات بکواش حداقل 5 دقیقه باشد. برای انجام عملیات نمک شور تا زمانیکه کل آب نمک درون مخزن تخلیه نشده باشد باید عملیات را ادامه داد و توصیه می گردد بعد از اتمام آب نمک درون تانک اجازه دهید حداقل 15 دقیقه آب نمک لابلای رزین ها باقی بماند. مدت زمان پرکردن مخزن آب نمک بالطبع تا زمان لبریز شدن آن باید ادامه یابد. برای مرحله شستشو و آبکشی رزین زمانی حدود 3 تا 5 دقیقه در نظر بگیرید.

تمامی مراحل فوق و همینطور مرحله سرویس، بر روی شیر نیمه اتوماتیک وجود دارد که اپراتور از روی کاتالوگ شیر می تواند آنها را پیدا کند.

توجه داشته باشید سرکشی به موقع اپراتور برای سختی سنجی و یافتن زمان مناسب برای احیا و همینطور برای پرکردن به موقع سنگ نمک درون مخزن ذخیره آب نمک از آیتم های بسیار مهم در نگهداری سختی گیر نیمه اتومات می باشد.

مشخصات فنی

مشخصاتwater softener 180.000 grain

سختی گیر رزینی
مدل

TP-WS-180A

حداکثر ظرفیت (grain)

180.000

جنس بدنه سختی گیر

فایبرگلاس – FRP

قطر تانک (inch)

16

ارتفاع تانک (inch)

65

نوع شیر

اتوماتیک زمانی

سایز شیر (inch)

1

حداکثر آبدهی شیر (m3/hr)

4

حجم رزین (lit)

150

فشار کارکرد (bar)

3 الی 4

حداقل فشار مورد نیاز (bar)

2 الی 2.5

حجم منبع نمک (lit)

100
