در طراحی یک سیستم تصفیه آب، انتخاب تجهیزات مناسب تنها نیمی از کار است. ترتیب قرارگیری تجهیزات و نحوه بهرهبرداری از آنها میتواند به همان اندازه در کیفیت آب خروجی، طول عمر تجهیزات و هزینه نگهداری سیستم مؤثر باشد. فیلتر شنی، فیلتر کربنی، سختیگیر رزینی و سیستم گندزدایی مانند کلرزن هرکدام وظیفه متفاوتی دارند. به همین دلیل از سؤالات رایج هنگام طراحی موتورخانه یا تصفیهخانه می توان به این موارد اشاره نمود:
ترتیب صحیح فیلتر شنی، فیلتر کربنی، سختیگیر و کلرزن در تصفیه آب به چه صورت است؟
آیا کلرزنی باید قبل از سختیگیر انجام شود؟
آیا فیلتر کربنی باید قبل از سختیگیر باشد؟
اگر فیلتر شنی بهموقع بکواش نشود، چه اتفاقی برای تجهیزات بعد از آن میافتد؟
پاسخ این سؤالات به کیفیت آب خام و هدف تصفیه بستگی دارد؛ بنابراین نمیتوان یک آرایش ثابت را برای تمام پروژهها تجویز کرد. با این حال، اصول مشخصی وجود دارد که بر اساس آنها میتوان ترتیب مناسب تجهیزات را تعیین کرد.
وظیفه هر یک از تجهیزات چیست؟
برای تعیین ترتیب صحیح، ابتدا باید وظیفه هر تجهیز را از دیگری تفکیک کنیم.
فیلتر شنی
فیلتر شنی برای کاهش ذرات معلق و کدورت آب استفاده میشود. آب هنگام عبور از بستر فیلتر، بخش قابل توجهی از ذرات معلق خود را از دست میدهد. بنابراین اگر آب ورودی دارای کدورت باشد، فیلتر شنی میتواند نقش یک مرحله پیشتصفیه را برای تجهیزاتی مانند فیلتر کربنی و سختیگیر ایفا کند.
فیلتر کربنی
فیلتر کربنی با استفاده از کربن فعال برای کاهش کلر آزاد، برخی ترکیبات آلی، بو و طعم نامطلوب آب مورد استفاده قرار میگیرد.
سختیگیر رزینی
سختیگیر رزینی با فرآیند تبادل یونی، یونهای عامل سختی بهخصوص کلسیم و منیزیم را در آب کاهش میدهد. کلسیم و منیزیم دو عامل ایجاد رسوبات گچی و سفید رنگ در لوله ها، سیستم تاسیساتی و کتری های آب هستند.
در سختیگیرهای سدیمی، رزین کاتیونی یونهای کلسیم و منیزیم را جذب میکند و پس از مصرف ظرفیت خود باید با محلول آبنمک احیا شود. فرآیند احیا میتواند با دخالت اپراتور انجام شود یا با استفاده از شیر کنترلی، دستگاه به یک سختی گیر اتوماتیک تبدیل شود.
کلرزن
وظیفه کلرزن با سه تجهیز قبلی متفاوت است. کلر برای گندزدایی آب و کنترل میکروارگانیسمها استفاده میشود. محل تزریق کلر باید بر اساس کیفیت آب، هدف گندزدایی، زمان تماس و میزان کلر باقیمانده موردنیاز تعیین شود.

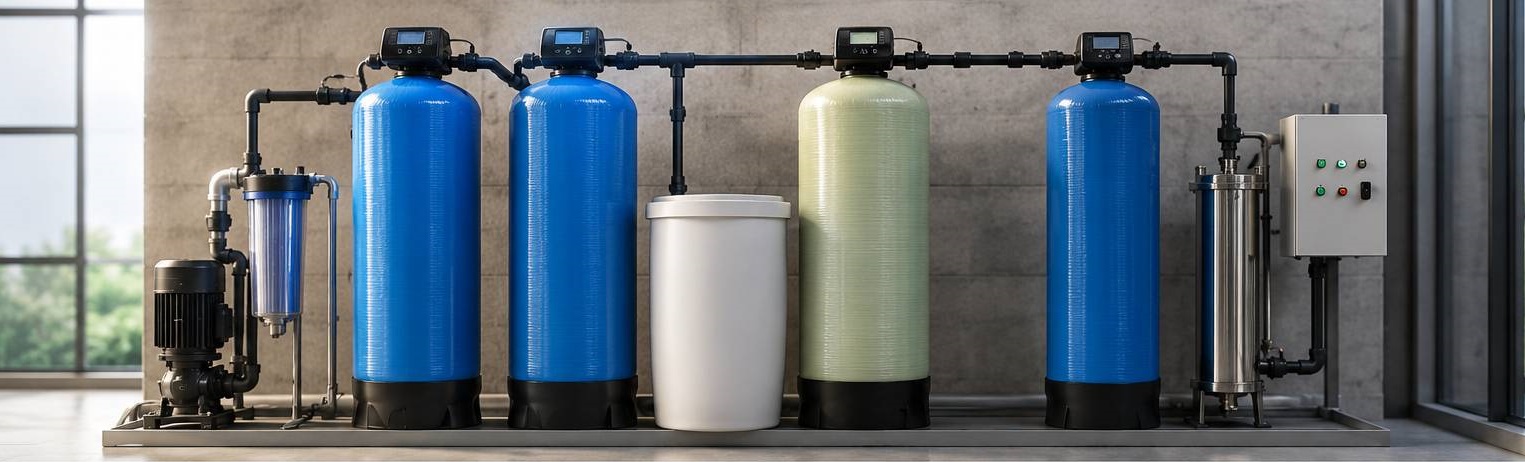

ترتیب فیلتر شنی، فیلتر کربنی و سختیگیر
در شرایطی که آب دارای کدورت و کلر است و هدف نیز کاهش سختی باشد، یکی از آرایشهای متداول به شکل زیر است:
آب خام ← فیلتر شنی ← فیلتر کربنی ← سختیگیر رزینی ← مصرف
این ترتیب یک قاعده مطلق نیست، اما منطق هر مرحله مشخص است:
- فیلتر شنی: کاهش کدورت و ذرات معلق
- فیلتر کربنی: کاهش کلر و برخی ترکیبات آلی
- سختیگیر: کاهش یونهای کلسیم و منیزیم
به این ترتیب هر مرحله بخشی از بار آلودگی را قبل از رسیدن آب به مرحله بعدی کاهش میدهد.
چرا فیلتر شنی معمولاً قبل از سختیگیر قرار میگیرد؟
رزین سختیگیر برای حذف کلسیم و منیزیم طراحی شده است، نه برای حذف گلولای و حجم بالای ذرات معلق. اگر آب دارای کدورت قابل توجه باشد و مستقیماً وارد بستر رزین شود، ذرات میتوانند شرایط عملکرد بستر را نامطلوب کنند.
بنابراین در چنین پروژههایی:
فیلتر شنی ← سختیگیر
یعنی استفاده از فیلتر شنی قبل از سختی گیر منطقی تر است. البته اگر آب ورودی کدورت بسیار کمی داشته باشد، ممکن است اساساً استفاده از فیلتر شنی ضروری نباشد. تصمیم نهایی باید بر اساس آنالیز آب گرفته شود.
فیلتر کربنی قبل از سختیگیر باشد یا بعد از آن؟
اگر یکی از اهداف فیلتر کربنی، کاهش کلر آزاد باشد، قرار دادن آن قبل از سختیگیر میتواند از بستر رزین نیز محافظت کند. مواد اکسیدکننده مانند کلر در تماس طولانیمدت میتوانند باعث تخریب رزینهای تبادل یونی شوند. شدت این اثر به نوع رزین، غلظت کلر، دمای آب و مدت تماس بستگی دارد. منابع فنی صنایع تبادل یونی نیز حذف کلر پیش از بسترهای تبادل یونی را در شرایط لازم توصیه میکنند.
بنابراین در شرایط مناسب میتوان از آرایش زیر استفاده کرد:
فیلتر شنی ← فیلتر کربنی ← سختیگیر رزینی
اما وجود مقدار محدود کلر در آب به معنی خرابی فوری رزین نیست. برای تعیین میزان مجاز باید مشخصات رزین مورد استفاده و شرایط واقعی آب بررسی شود.
کلرزن را قبل از سختیگیر قرار دهیم یا بعد از آن؟
برای کلرزن نمیتوان یک محل ثابت تعیین کرد. اگر هدف گندزدایی آب خام باشد، ممکن است تزریق کلر در ابتدای فرآیند انجام شود:
آب خام ← تزریق کلر ← زمان تماس مناسب ← فیلتراسیون ← فیلتر کربنی در صورت نیاز ← سختیگیر
در این حالت کلر ابتدا فرصت انجام فرآیند گندزدایی را پیدا میکند و سپس در صورت نیاز، کلر اضافی پیش از ورود آب به رزین توسط کربن فعال کاهش مییابد. اما اگر هدف این باشد که آب در انتهای فرآیند دارای مقدار کنترلشدهای کلر باقیمانده باشد، ممکن است تزریق نهایی کلر در پاییندست تجهیزات انجام شود:
فیلتر شنی ← فیلتر کربنی ← سختیگیر ← کلرزنی نهایی ← زمان تماس/مصرف
بنابراین این دو جمله هر دو میتوانند اشتباه باشند:
«کلرزن همیشه باید اولین تجهیز باشد.»
«کلرزن همیشه باید بعد از سختیگیر باشد.»
محل تزریق باید بر اساس هدف گندزدایی و طراحی پروژه مشخص شود.
اهمیت بکواش در صحت کارکرد سیستم تصفیه آب
فقط ترتیب تجهیزات کافی نیست؛ بکواش بهموقع نیز اهمیت زیادی دارد. نکتهای که گاهی در طراحی سیستم تصفیه آب نادیده گرفته میشود این است که قرار دادن تجهیزات در ترتیب صحیح، بهتنهایی عملکرد مناسب سیستم را تضمین نمیکند. فرض کنید آب دارای کدورت است و برای محافظت از تجهیزات بعدی، فیلتر شنی را در ابتدای سیستم قرار دادهایم:
آب خام ← فیلتر شنی ← فیلتر کربنی ← سختیگیر
این ترتیب از نظر طراحی منطقی است.
اما اگر فیلتر شنی در زمان مناسب بکواش نشود، ذرات جمعشده در بستر افزایش پیدا میکنند، افت فشار بالا میرود و کیفیت عملکرد فیلتر میتواند کاهش پیدا کند.
در نتیجه مرحلهای که قرار بود از تجهیزات بعدی محافظت کند، دیگر کارایی مورد انتظار را نخواهد داشت. بنابراین بهرهبرداری صحیح به اندازه ترتیب صحیح تجهیزات اهمیت دارد.

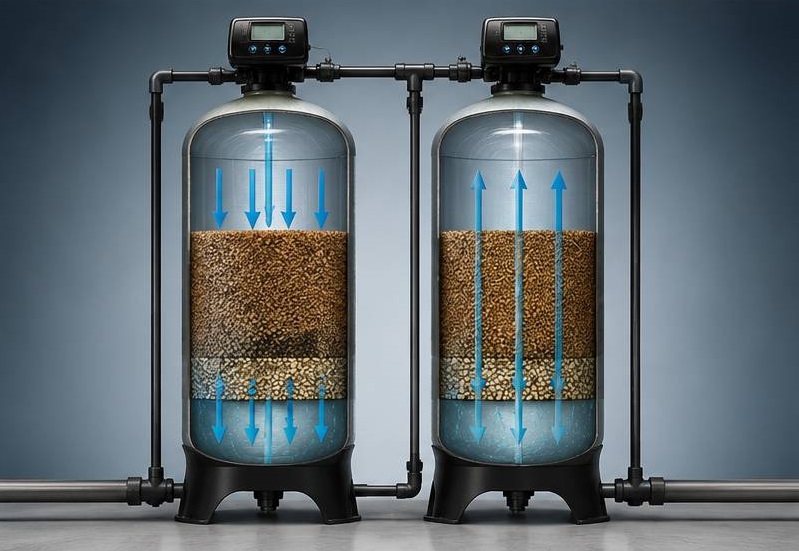

بکواش فیلتر شنی چیست و چرا اهمیت دارد؟
در زمان سرویس، ذرات معلق در بستر فیلتر شنی جمع میشوند.
پس از مدتی باید جهت جریان آب تغییر کند تا بستر باز شده و ذرات جمعشده از فیلتر خارج شوند. این فرآیند بکواش یا شستوشوی معکوس نام دارد.
اگر بکواش دیر انجام شود، ممکن است:
– افت فشار فیلتر افزایش پیدا کند
– کیفیت آب خروجی کاهش یابد
– توزیع جریان در بستر نامناسب شود
– بار بیشتری به مراحل بعدی تصفیه منتقل شود.
به همین دلیل برنامه بکواش باید متناسب با کیفیت آب، مقدار ذرات ورودی، افت فشار و شرایط بهرهبرداری تنظیم شود.
فیلتر شنی دستی بهتر است یا اتوماتیک؟
عملیات فیلتر شنی میتواند توسط شیرهای دستی یا شیرهای کنترلی اتوماتیک مدیریت شود. در سیستم دستی، اپراتور باید در زمان مناسب وضعیت شیرها را تغییر داده و مراحل بکواش و شستوشو را انجام دهد.
این روش در پروژهای که اپراتور دائمی و باتجربه دارد میتواند قابل استفاده باشد. اما در پروژههایی که اپراتور ثابت وجود ندارد یا احتمال تأخیر در بکواش زیاد است، میتوان از شیر اتوماتیک فیلتر شنی استفاده کرد.

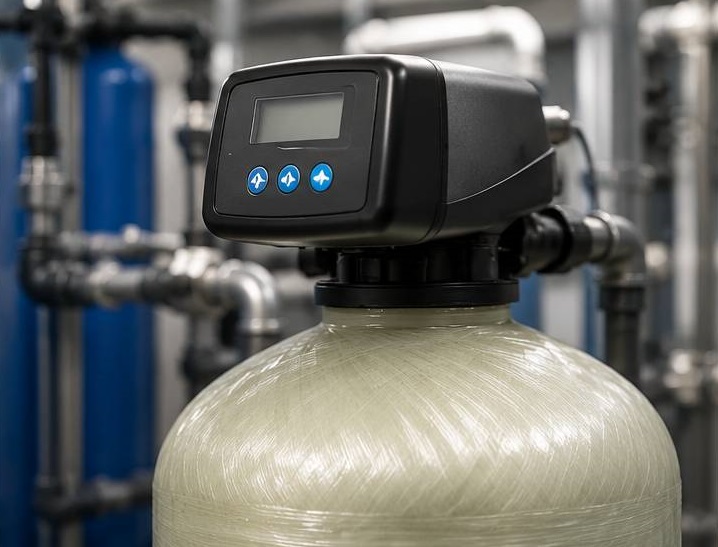

فیلتر شنی اتوماتیک میتواند مراحل سرویس، بکواش و شستوشو را مطابق تنظیمات دستگاه مدیریت کند. استفاده از کنترل اتوماتیک برای بکواش فیلترهای شنی و مدیا فیلترها یک کاربرد شناختهشده این تجهیزات است.
فیلتر کربنی نیز به بکواش نیاز دارد. این تصور که تنها فیلتر شنی نیاز به بکواش دارد صحیح نیست. فیلتر کربنی نیز در طول بهرهبرداری ممکن است نیازمند بکواش باشد. بکواش میتواند ذرات تجمعیافته را خارج کرده و شرایط بستر را برای ادامه کار مناسب کند.
در سیستمهای اتوماتیک، فرآیند بکواش فیلتر کربنی نیز میتواند توسط شیر کنترلی انجام شود؛ چنین سیستمهایی بهصورت تجاری برای فیلترهای کربن فعال استفاده میشوند.
بنابراین فیلتر کربنی نیز میتواند به دو شکل کلی اجرا شود:
- فیلتر کربنی با شیر دستی
- فیلتر کربنی با شیر اتوماتیک
انتخاب بین این دو به ظرفیت سیستم، شرایط بهرهبرداری و میزان حضور اپراتور بستگی دارد.
سختیگیر چگونه اتوماتیک میشود؟
در سختیگیر رزینی، موضوع کمی متفاوت است. اینجا تنها بکواش مطرح نیست؛ رزین پس از مصرف ظرفیت تبادل یونی خود باید احیا شود. یک سیکل سختیگیر میتواند شامل مراحلی مانند سرویس، بکواش، مکش محلول آبنمک، شستوشو و بازگشت به سرویس باشد.
در سیستمهای نیمهاتوماتیک، بخشی از این فرآیند به دخالت اپراتور وابسته است. اما با استفاده از شیر کنترلی مناسب میتوان فرآیند را اتوماتیک کرد. در یک سختی گیر اتوماتیک، شیر کنترلی مراحل احیا را بر اساس برنامه دستگاه مدیریت میکند. شیرهای اتوماتیک صنعتی برای فیلتر و سختیگیر نیز دقیقاً با سیکلهای متفاوتی طراحی میشوند؛ در سختیگیر، علاوه بر بکواش و شستوشو، مراحل مرتبط با احیای رزین نیز کنترل میشود.
سختی گیر اتومات درواقع سختی گیر اتوماتیک چه مزیتی دارد؟
مهمترین مزیت سختی گیر اتومات کاهش وابستگی فرآیند احیا به اپراتور است. اگر اپراتور احیا را فراموش کند یا دستگاه دیرتر از زمان مناسب احیا شود، رزین ممکن است ظرفیت کافی برای کاهش سختی آب عبوری نداشته باشد.
در سختی گیر اتوماتیک، بسته به نوع شیر، فرمان احیا میتواند بر اساس زمان یا حجم آب عبوری صادر شود. این موضوع بهخصوص در موتورخانهها، ساختمانها و مجموعههایی که اپراتور دائمی ندارند اهمیت بیشتری دارد.
البته اتوماتیک بودن به معنی بینیازی کامل از نگهداری نیست. مخزن نمک باید کنترل شود، کیفیت آب خروجی باید پایش شود و شیر و سایر اجزای سیستم نیز به سرویس دورهای نیاز دارند.
آیا میتوان کل سیستم تصفیه آب را اتوماتیک کرد؟
بله. یکی از مزایای سیستمهای جدید این است که اتوماسیون الزاماً محدود به سختیگیر نیست. بسته به طراحی پروژه میتوان برای بخشهای مختلف از کنترل اتوماتیک استفاده کرد:
فیلتر شنی: بکواش و شستوشوی اتوماتیک
فیلتر کربنی: بکواش اتوماتیک
سختیگیر رزینی: بکواش، احیا و شستوشوی اتوماتیک
کلرزن: تزریق کنترلشده مواد گندزدا متناسب با طراحی سیستم
در نتیجه میتوان یک خط تصفیه را به شکلی طراحی کرد که بخش قابل توجهی از عملیات دورهای آن بدون نیاز به تغییر دستی شیرها انجام شود.
نمونههای صنعتی از ترکیب فیلتر شنی، کربنی و سختیگیر با بکواش و احیای اتوماتیک نیز وجود دارند. این موضوع در پروژههایی که اپراتور دائمی ندارند اهمیت بیشتری پیدا میکند.
یک نکته مهم؛ اتوماتیک کردن، جای طراحی صحیح را نمیگیرد و حتما باید توسط نیروی متخصص انجام شود.
برای مثال اگر فیلتر شنی برای دبی پروژه کوچک انتخاب شده باشد، اتوماتیک کردن بکواش مشکل اصلی را حل نمیکند. همین موضوع درباره سختیگیر نیز صدق میکند. اگر مقدار رزین یا ظرفیت سختی گیر اتومات کمتر از نیاز واقعی پروژه باشد، حتی یک شیر کنترلی پیشرفته نیز نمیتواند کمبود ظرفیت دستگاه را جبران کند.
بنابراین ترتیب صحیح تصمیمگیری این است:
آنالیز آب ← تعیین فرآیند تصفیه ← محاسبه ظرفیت تجهیزات ← انتخاب نوع مخزن و مدیا ← انتخاب سیستم کنترل دستی یا اتوماتیک
ترتیب تجهیزات برای آب چاه
آب چاه میتواند علاوه بر سختی، دارای کدورت، آهن، منگنز یا آلودگی میکروبی باشد. به همین دلیل نباید بدون آنالیز آب یک آرایش ثابت پیشنهاد کرد.
در یک پروژه فرضی ممکن است ترتیب زیر مناسب باشد:
آب چاه ← گندزدایی اولیه ← زمان تماس ← فیلتراسیون مناسب ← فیلتر کربنی در صورت نیاز ← سختیگیر اتوماتیک ← مصرف
اما اگر آهن یا منگنز بالا باشد، ممکن است مراحل دیگری برای اکسیداسیون و حذف آنها موردنیاز باشد.
ترتیب تجهیزات برای آب شهر
در آب شهری شرایط معمولاً متفاوت است. آب شبکه از قبل گندزدایی شده و در بسیاری از مناطق کدورت آن پایین است. بنابراین ممکن است تمام تجهیزاتی که برای آب چاه استفاده میشوند موردنیاز نباشند. اگر هدف اصلی کاهش رسوب در تجهیزات موتورخانه باشد، ممکن است پس از بررسی آنالیز آب، تمرکز اصلی روی انتخاب صحیح سختیگیر قرار گیرد. اضافه کردن تجهیزات غیرضروری نهتنها کیفیت سیستم را الزاماً افزایش نمیدهد، بلکه هزینه خرید، نگهداری و فضای موردنیاز را بیشتر میکند.
سختیگیر در موتورخانه کجا قرار میگیرد؟
یکی از کاربردهای مهم سختیگیر رزینی، تأمین آب نرم برای تجهیزات موتورخانه است. رسوب ترکیبات کلسیم و منیزیم روی سطوح انتقال حرارت میتواند راندمان تجهیزاتی مانند دیگ و مبدل حرارتی را کاهش دهد. به همین دلیل سختیگیر باید در مسیری قرار گیرد که آب موردنیاز تجهیزات هدف، پس از عبور از آن وارد مدار مربوطه شود.
ظرفیت دستگاه نیز باید بر اساس مواردی مانند:
- سختی آب ورودی
- میزان مصرف
- دبی لحظهای
- حجم رزین
- فاصله موردنظر بین دو احیا
- شرایط بهرهبرداری
انتخاب شود.
آیا فیلتر شنی سختی آب را کاهش میدهد؟
خیر.
فیلتر شنی برای کاهش کدورت و ذرات معلق و عوامل بیولوژیکی استفاده میشود و یونهای محلول کلسیم و منیزیم را که عامل اصلی سختی هستند بهطور مؤثر حذف نمیکند. برای کاهش این یونها میتوان از سختیگیر رزینی استفاده کرد.
بنابراین:
فیلتر شنی ≠ سختیگیر رزینی
و وجود فیلتر شنی، نیاز به سختیگیر را در آبی که سختی بالایی دارد از بین نمیبرد.
آیا فیلتر کربنی سختی آب را میگیرد؟
خیر.
کربن فعال برای کاهش کلر، برخی ترکیبات آلی، بو و طعم نامطلوب استفاده میشود.
اگر آب هم کلر و هم سختی بالایی داشته باشد، ممکن است هر دو فرآیند موردنیاز باشند:
فیلتر کربنی برای کاهش کلر و سختیگیر رزینی برای کاهش سختی.
سیستم دستی بهتر است یا اتوماتیک؟
پاسخ به شرایط بهرهبرداری بستگی دارد. اگر یک موتورخانه دارای اپراتور دائمی و باتجربه باشد، استفاده از شیرهای دستی یا نیمهاتوماتیک در بعضی تجهیزات میتواند کاملاً قابل قبول باشد. اما اگر اپراتور دائمی وجود ندارد، اتوماتیک کردن فرآیندهای تکرارشونده مانند بکواش و احیای رزین میتواند احتمال خطای انسانی و تأخیر در سرویس را کاهش دهد. در چنین شرایطی میتوان علاوه بر سختی گیر اتوماتیک، فیلتر شنی و فیلتر کربنی را نیز به شیرهای اتوماتیک مناسب مجهز کرد.
جمعبندی
ترتیب صحیح فیلتر شنی، فیلتر کربنی، سختیگیر و کلرزن در تصفیه آب باید بر اساس آنالیز آب و هدف پروژه تعیین شود. در یکی از آرایشهای متداول ممکن است تجهیزات به شکل زیر قرار گیرند:
آب خام ← فیلتر شنی ← فیلتر کربنی ← سختیگیر رزینی ← مصرف
اما اگر گندزدایی نیز موردنیاز باشد، محل کلرزنی باید جداگانه بر اساس هدف گندزدایی و زمان تماس موردنیاز طراحی شود. در کنار ترتیب تجهیزات، بکواش و احیای بهموقع اهمیت بسیار زیادی دارد. فیلتر شنیای که بهدرستی بکواش نشود، نمیتواند نقش پیشتصفیه خود را بهخوبی انجام دهد. همین موضوع درباره فیلتر کربنی و احیای سختیگیر نیز صدق میکند. به همین دلیل در پروژههایی که اپراتور دائمی ندارند، میتوان از شیرهای کنترلی اتوماتیک برای فیلتر شنی و فیلتر کربنی استفاده کرد و با استفاده از شیر مناسب، سختی گیر اتومات یا سختی گیر اتوماتیک نیز طراحی کرد. در نهایت، بهترین سیستم الزاماً سیستمی نیست که بیشترین تعداد تجهیزات را داشته باشد؛ بلکه سیستمی است که تجهیزات آن بر اساس کیفیت آب انتخاب شده، به ترتیب صحیح قرار گرفته و عملیات بکواش، احیا و گندزدایی آن در زمان مناسب انجام شود.
سؤالات متداول
فیلتر شنی قبل از سختیگیر باشد یا بعد از آن؟
اگر آب دارای کدورت و ذرات معلق قابل توجه باشد، معمولاً فیلتراسیون قبل از سختیگیر انجام میشود.
فیلتر کربنی قبل از سختیگیر باشد یا بعد از آن؟
اگر هدف کاهش کلر قبل از تماس آب با رزین باشد، قرار دادن فیلتر کربنی پیش از سختیگیر منطقی است.
آیا فیلتر شنی را میتوان اتوماتیک کرد؟
بله. با استفاده از شیر کنترلی مناسب میتوان فرآیند بکواش و شستوشوی فیلتر را بهصورت اتوماتیک انجام داد.
آیا فیلتر کربنی هم شیر اتوماتیک دارد؟
بله. برای فیلترهای کربنی نیز میتوان از شیرهای کنترلی مناسب برای بکواش اتوماتیک استفاده کرد.
سختی گیر اتوماتیک چه تفاوتی با نیمهاتوماتیک دارد؟
تفاوت اصلی در نحوه کنترل مراحل احیاست. در سختیگیر اتوماتیک، شیر کنترلی بخش عمده سیکل احیا را مطابق تنظیمات انجام میدهد.
آیا سختی گیر اتومات به اپراتور نیاز ندارد؟
وابستگی آن به اپراتور کمتر است، اما دستگاه همچنان به تأمین نمک، کنترل کیفیت آب خروجی و سرویس دورهای نیاز دارد.
آیا کل سیستم تصفیه آب میتواند اتوماتیک باشد؟
بله. بسته به طراحی پروژه، بکواش فیلترهای شنی و کربنی، احیای سختیگیر و تزریق مواد گندزدا میتوانند با تجهیزات کنترلی مناسب اتوماتیک شوند.
